Giải pháp hệ thống hút bụi trung tâm

Làm sạch toàn bộ nhà máy một cách thông minh nhất

Hệ thống phù hợp để đảm bảo vệ sinh và an toàn tối ưu

Được tích hợp trực tiếp vào quy trình sản xuất của bạn và sẵn sàng cung cấp hút bụi cho nhà máy bất cứ khi nào cần thiết, hệ thống hút bụi trung tâm là công cụ hoàn hảo để làm sạch hiệu quả trên diện rộng liên quan đến lượng lớn chất thải.

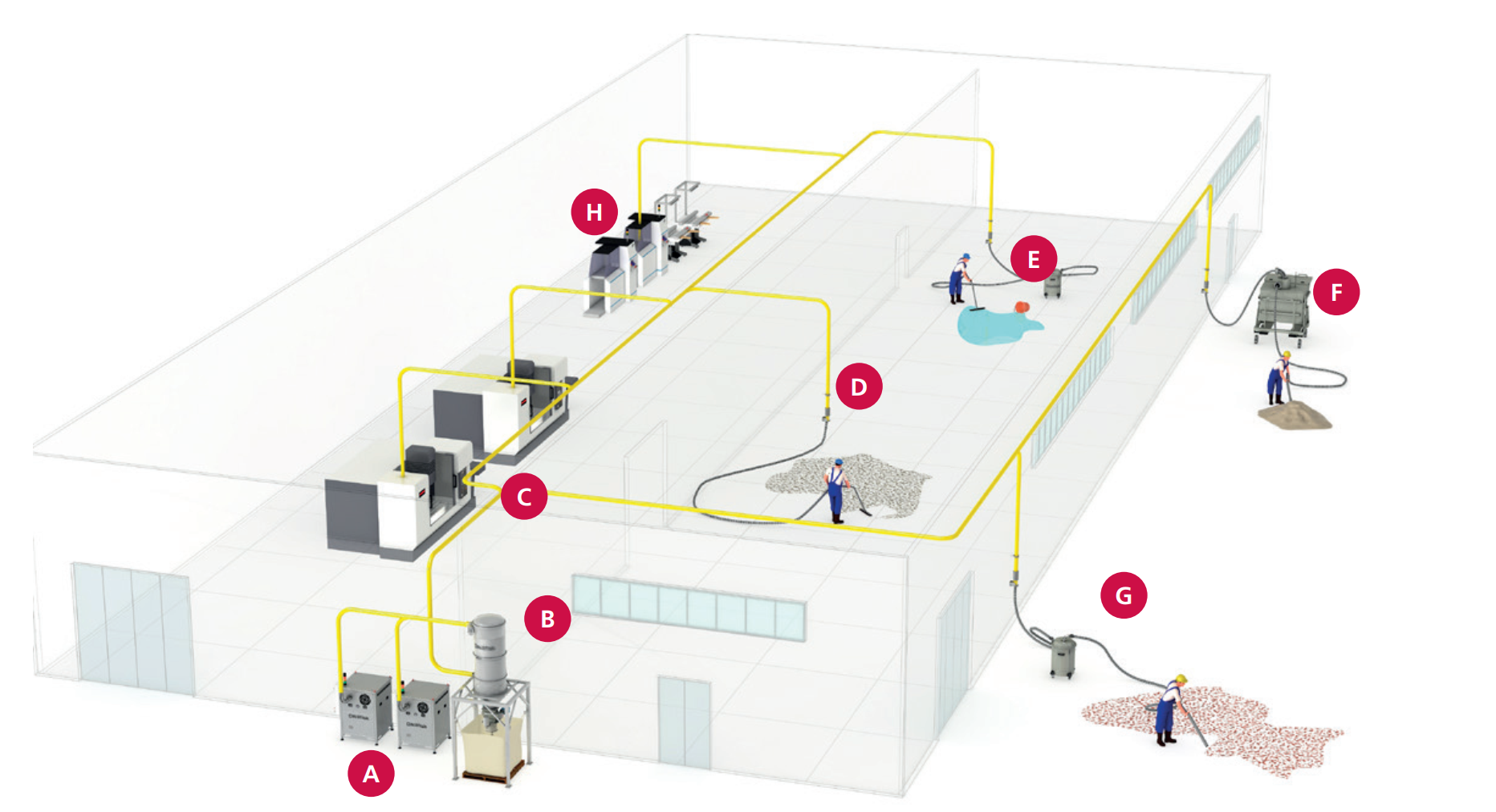

Hệ thống hút bụi trung tâm bao gồm một bộ phận hút, một bảng điều khiển, một hệ thống lọc, một hệ thống xả và một loạt các đường ống với các đầu vào ở các vị trí được yêu cầu.

Thu gom vật liệu còn lại và chất thải từ nhiều đầu hút cùng lúc.
Làm sạch liên tục để tiết kiệm tài nguyên tối đa.
Thu thập tất cả vật liệu trong một thùng chứa duy nhất, đặt bên trong hoặc bên ngoài nhà máy, để xử lý hoặc tái chế dễ dàng hơn.

Đơn vị hút

Silo / buồng lọc

Đường ống

Đầu vào để kết nối nhanh chóng

Bộ tách sơ bộ chất lỏng

Bộ tách bụi nặng

Máy tách trước vật liệu nóng

Quá trình kết nối thiết bị

Tại sao nên chọn hệ thống hút bụi trung tâm?

Khi chọn giải pháp hút bụi cho hoạt động sản xuất của nhà máy, hãy nhớ những điều sau:

WHAT

Bạn có đang cần thu hồi bột khô, hoặc phế liệu có kích thước hạt khác nhau?
Bạn có đang thu hồi một lượng nhỏ vật liệu nguy hiểm?
Bạn có đang thực hiện thu thập khối lượng lớn để giảm thiểu thời gian ngưng hoạt động?

HOW

Quy trình thu gom bụi của bạn có an toàn cho người vận hành không?
Bạn sẽ tái chế chất thải đã thu gom như thế nào?
Bạn sẽ gom bụi tập trung tái sử dụng như thế nào?
Bạn sẽ tích hợp thu gom bụi ở quy trình sản xuất của mình như thế nào?

WHERE

Các khu vực bạn cần làm sạch rộng bao nhiêu?
Bạn có xử lý rác thải ở nhiều tầng không?
Các hạn chế về không gian có phải là một yếu tố tại nhà máy của bạn?

WHEN

Thiết bị của bạn đã sẵn sàng để sử dụng mọi lúc, mọi nơi chưa?
Quá trình thu gom bụi của bạn có nhanh nhất có thể không?
Quy trình làm sạch của bạn có phải là một chức năng tích hợp trong quy trình sản xuất của bạn không?

Tối ưu khả năng tương tác bằng hệ thống số hoá

Với hệ thống hút bụi trung tâm, bạn có thể làm sạch đồng thời trong các khu vực sản xuất khác nhau, đồng thời giám sát hiệu suất trên toàn bộ hoạt động của mình bằng cách sử dụng giám sát dựa trên web – tất cả đều theo thời gian thực.

TÍNH NĂNG

Tín hiệu hình ảnh, xúc giác và âm thanh / microwitch.
Kiểm soát cục bộ thông qua giao diện người và máy.
Điều khiển từ xa qua ứng dụng web.
Công nghiệp 4.0 kết nối IoT với các máy xử lý.

NHỮNG LỢI ÍCH

Tương tác và kiểm soát trực quan.
Giám sát thời gian thực đơn giản hóa việc quản lý và cho phép bạn điều chỉnh hiệu suất theo nhu cầu chính xác của mình.
Dễ dàng truy cập dữ liệu từ mọi vị trí.

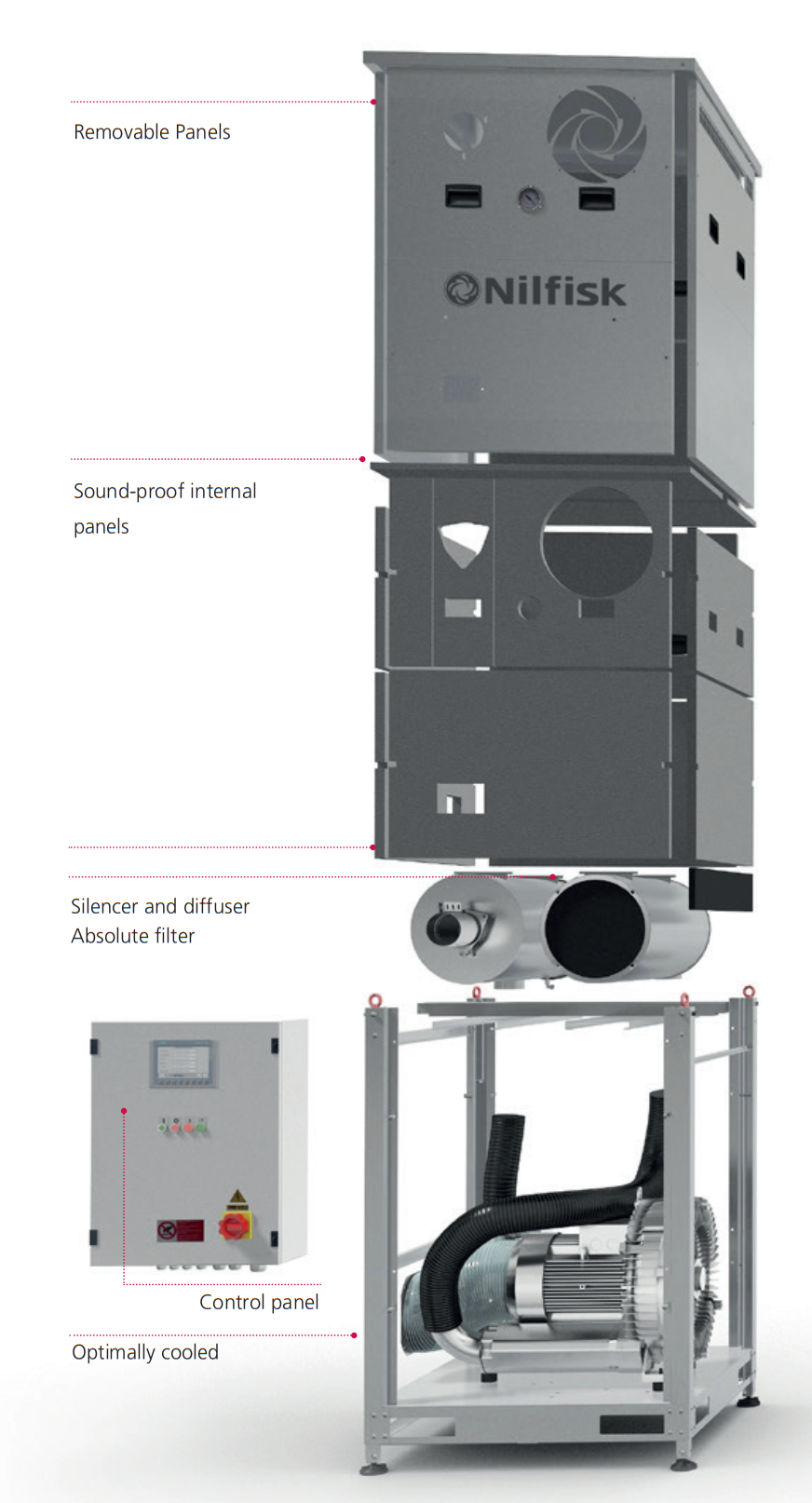

Tủ Cabinets (FSU range)

Tủ FSU mới của chúng tôi có 3 kích thước khác nhau, tất cả đều phù hợp với quạt gió CVS, hoạt động ở mức công suất từ 5,5 đến 23 kW.

Tủ có sẵn trong các phiên bản khác nhau: tiêu chuẩn, ATEX Z22, hiệu suất cao và được trang bị biến tần. Mỗi cái đều có sẵn sơn hoặc bằng thép không gỉ.

CÁC TÍNH NĂNG CHÍNH:

Module (Modularity)

Có thể lắp đặt xếp chồng lên nhau.
Bảng điều khiển có thể tháo rời, điều chỉnh theo yêu cầu.
Có thể được đặt trong nhà hoặc ngoài trời.

Độ ồn (Silence)

Bộ giảm thanh và tấm cách âm đảm bảo hoạt động ít tiếng ồn

Tính bền vững (Sustainability)

Mức sử dụng năng lượng động điều chỉnh theo số lượng người dùng (kiểu máy trang bị biến tần)

Tính an toàn (Safety)

Động cơ được làm mát và lọc, đảm bảo môi trường làm việc sạch hơn.
Có sẵn HEPA H14 lọc tuyệt đối.
Thích hợp để thu gom bụi dễ cháy nổ.
Thích hợp cho môi trường ATEX Z22.

Silos (FDC range)

Silo bao gồm một buồng lọc, một hình nón thu gom và một hệ thống xả. Dòng này của chúng tôi có sẵn với ba model đường kính khác nhau: 560mm, 780mm và 1200 mm, mỗi đường kính cung cấp tổng diện tích lọc khác nhau (lên đến 64 m2) và công suất.

Bạn có thể chọn giữa các loại bộ lọc khác nhau, bao gồm bộ lọc hình sao hoặc lọc cartridges, PTFE, polyester, M-class hoặc chống tĩnh điện. Các công nghệ làm sạch bộ lọc khác nhau cũng có sẵn, ở các cấu hình tự động hoặc thủ công.

Sự kết hợp phù hợp của hệ thống lọc và hệ thống xả cho phép bạn đáp ứng các yêu cầu khác nhau về làm sạch, thu gom và thải bỏ.

Các silo có thể được gắn trên các khung khác nhau, theo kích thước và điểm xả, giúp đơn giản hóa các quy trình bảo trì bộ lọc tiêu chuẩn.

Có sẵn các bộ tách bổ sung và có thể tăng công suất của silo để cung cấp các giải pháp xử lý khác nhau.

Được chứng nhận an toàn (Safe and certified)

Thích hợp ứng dụng những nơi có bụi dễ cháy.
Thích hợp cho các môi trường được chứng nhận ATEX Z22

Các thành phần (Components)

Khung (Frames)

Khung được thiết kế để hỗ trợ an toàn cho các silo FDC.

Model Nilfisk bao gồm ba loại khung, mỗi loại được phát triển tùy theo ứng dụng và cấu hình của silo. Tất cả đều có sẵn cho các loại silo đầy đủ với đường kính 560mm, 780mm và 1200mm.

KHUNG COMPACT FRAMES được thiết kế để cho phép kết nối và ngắt kết nối thùng nhanh chóng thông qua hệ thống đòn bẩy. được khuyến nghị để ứng dụng thu hồi bụi một lượng vật liệu cỡ trung bình.
KHUNG TELESCOPIC FRAMES được thiết kế để xả vật liệu vào các Túi lớn có kích thước khác nhau và cho phép điều chỉnh độ cao của điểm xả. Có hình dạng kiểu modul – khung tiêu chuẩn là hình vuông, nhưng có thể thay đổi thành hình chữ nhật nếu cần. được khuyến nghị để ứng dụng thu hồi bụi số lượng lớn vật liệu.

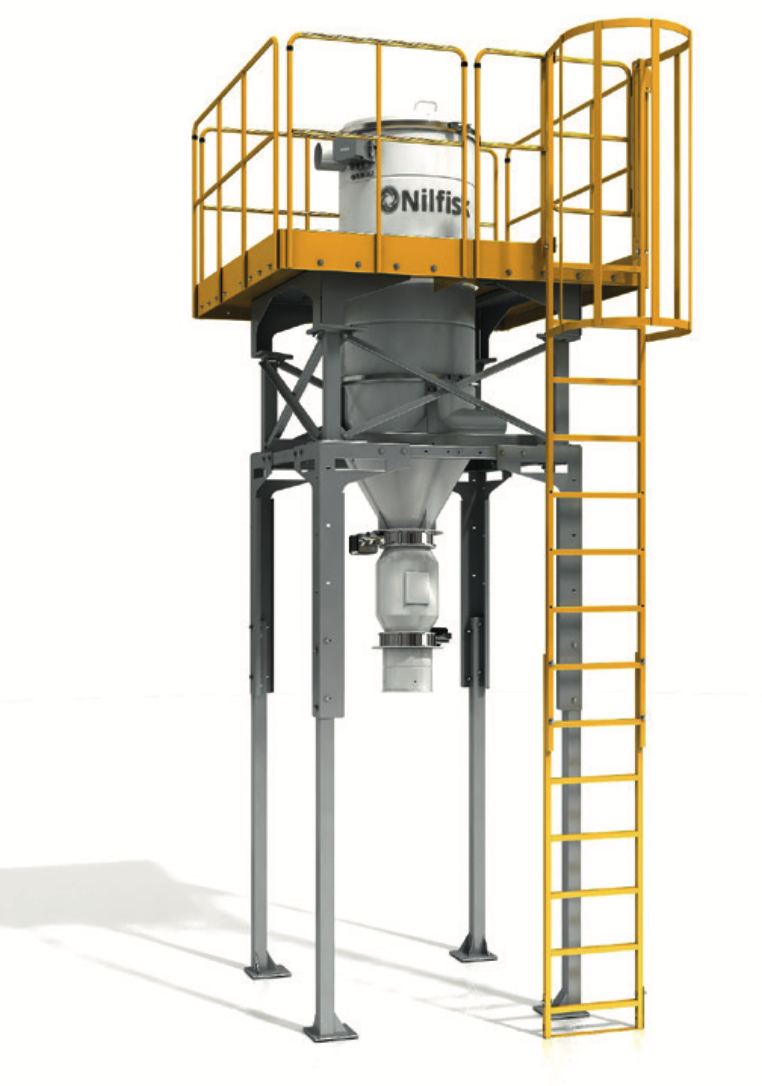

KHUNG TELESCOPIC PLATFORM FRAMES là sự kết hợp giữa bệ đỡ và khung kính thiên văn. Bộ khung này được thiết kế để đơn giản hóa vận hành silo cho các quy trình lọc safe filter thuận lợi cho việc bảo trì. Có sẵn cho 1 hoặc 2 người vận hành, theo kích thước của silo. Các thang kính thiên văn có thể được điều chỉnh để phù hợp với chiều cao của khung kính thiên văn.

Chứng nhận an toàn (Safe and certified)

Khung của chúng tôi đã được bên thứ ba kiểm tra và chứng nhận, tuân thủ các nguyên tắc đảm bảo an toàn toàn diện

Thích hợp để lắp đặt ở các vùng địa chấn.
Thích hợp cho các vùng nhiều gió.
Thích hợp để chống chịu tuyết.

Chức năng phù hợp với nhu cầu của bạn

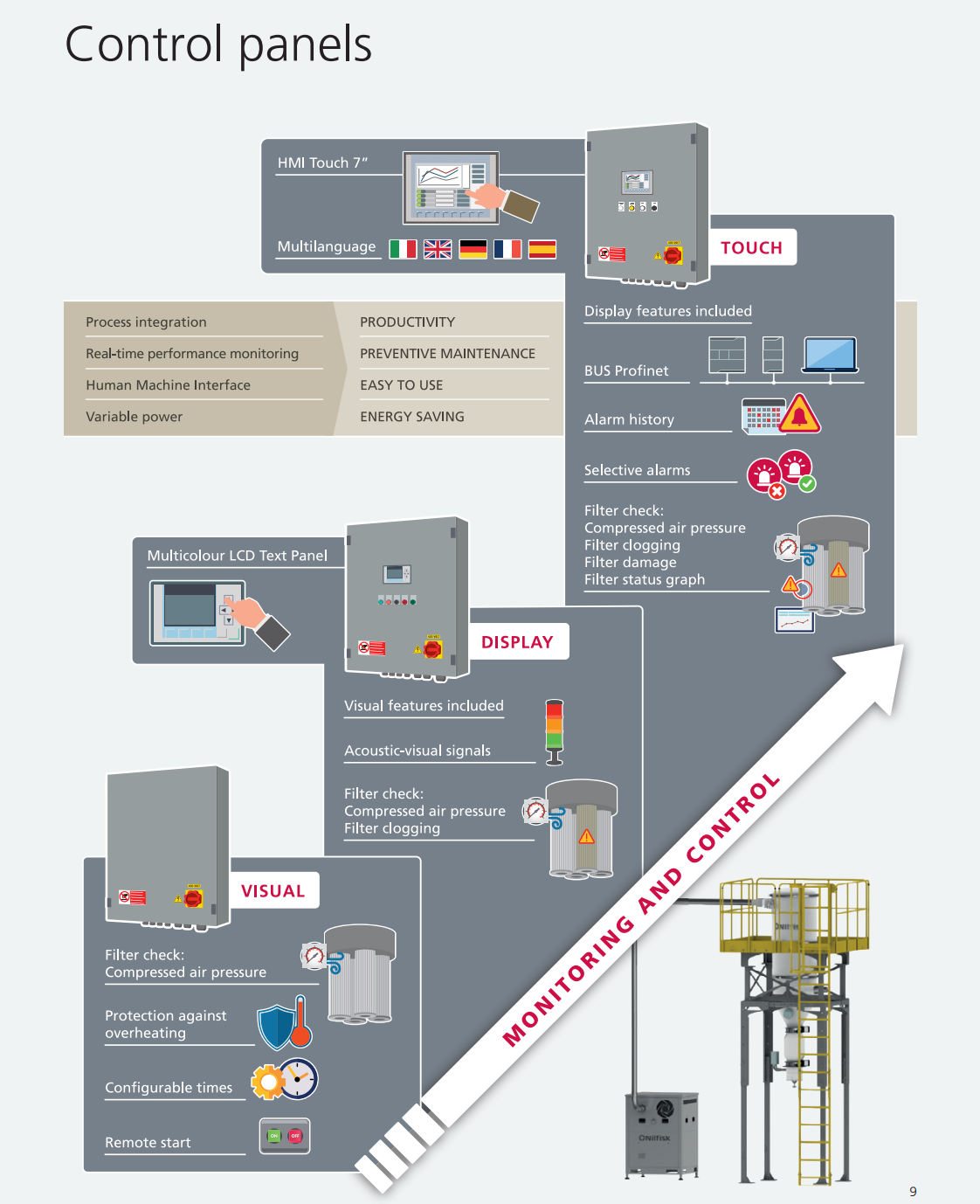

Bảng điều khiển hệ thống hút bụi trung tâm mới của chúng tôi được thiết kế để đáp ứng các yêu cầu khác nhau trên các phân khúc khác nhau, nhưng tất cả đều trực quan và thân thiện với người dùng.

Có ba loại bảng điều khiển khác nhau, mỗi loại có một mức độ tích hợp khác nhau.

Bảng VISUAL cung cấp thông tin đơn giản, dễ đọc và tốt nhất cho các ứng dụng tiêu chuẩn.

Bảng DISPLAY kết hợp chức năng tuyệt vời với giá cả tối ưu.
Bảng TOUCH tối đa hóa sự tương tác và kiểm soát của người dùng, với giao diện người-máy đa ngôn ngữ và màn hình cảm ứng để theo dõi và kiểm soát thời gian thực đối với các thông số hệ thống.

Hai bảng DISPLAY và TOUCH có thể ứng dụng để quản lý cả máy thổi tiêu chuẩn và máy thổi được trang bị biến tần.

Tổng diện tích cần làm sạch

Hệ thống hút bụi trung tâm được sử dụng để hỗ trợ các quy trình sản xuất và chúng được xếp hạng trong số các công cụ linh hoạt nhất trong một nhà máy sản xuất. Vì vậy nó được tích hợp trực tiếp vào các quy trình sản xuất, hoạt động hiệu quả song song với máy móc sản xuất để cung cấp khả năng thu hồi lượng khí thải và bụi liên tục. Điều này giúp dây chuyền sản xuất luôn sạch sẽ và hoạt động hiệu quả, đồng thời giữ cho sản phẩm đạt tiêu chuẩn trong quá trình đóng gói và sản xuất.

Việc lắp đặt làm sạch cố định có mặt trong tất cả các lĩnh vực công nghiệp, bao gồm sản xuất dược phẩm và hóa chất, đồ kim loại, sản xuất thực phẩm, chế biến gỗ, gốm sứ, thuốc lá, v.v.

Ứng dụng (Applications)

CHỨA BỤI (DUST CONTAINMENT)

Cung cấp điện cho các hệ thống.
Xả chất thải vào một vị trí duy nhất (xử lý chất thải ngoài trời)
Hoạt động không ồn (Noise-free operation).

TÍCH HỢP QUÁ TRÌNH (PROCESS INTEGRATION)

Liên tục thu hồi bụi và chất thải được tạo ra.
Tùy chỉnh hệ thống để phục vụ nhiều máy đồng thời.
Xả chất thải vào một vị trí duy nhất (xử lý chất thải ngoài trời).
Hoạt động không ồn (Noise-free operation).

VỆ SINH TỔNG THỂ (GENERAL CLEANING)

Làm sạch khu vực sản xuất nhanh chóng và
hiệu quả.
Xả chất thải vào một vị trí duy nhất (xử lý chất thải ngoài trời)
Hoạt động không ồn (Noise-free operation).

VỆ SINH THIẾT BỊ (EQUIPMENT CLEANING)

Nhanh chóng thu hồi số lượng lớn chất thải.
Xả chất thải vào một vị trí duy nhất (xử lý chất thải ngoài trời).
Hoạt động không ồn (Noise-free operation).

Safety

Giá trị của tính an toàn

Dòng máy hút bụi trung tâm của Nilfisk được ATEX chứng nhận các ứng dụng của từng thành phần chính, bao gồm bảng điều khiển, bộ hút và buồng lọc, tất cả đều có thể được chọn theo phân loại của khu vực lắp đặt. Các thành phần không được chứng nhận vẫn có thể được kết nối với nhau trong trường hợp các thành phần nhất định yêu cầu chứng nhận ATEX. Tính linh hoạt và tính tiện dụng của từng modul máy hút bụi trung tâm của chúng tôi có thể mang lại sự an toàn tối đa, đồng thời đảm bảo rằng khoản đầu tư được điều chỉnh cụ thể theo yêu cầu an toàn chính xác của bạn.

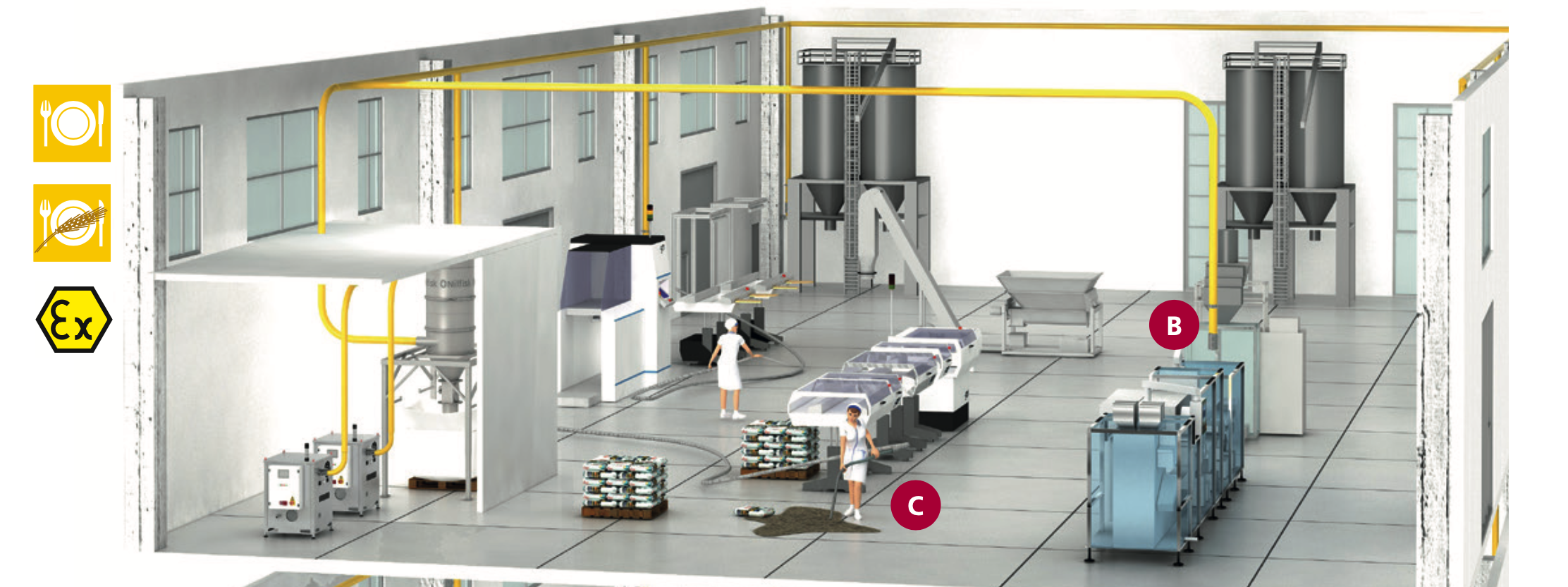

3 yếu tố hệ thống chính – bảng điều khiển, bộ hút và silo – có thể được đặt ở các vị trí khác nhau với các yêu cầu khác nhau (ví dụ: khu vực được phân loại so với khu vực không được phân loại). Đồ họa thông tin dưới đây minh họa mức độ rủi ro của ứng dụng tăng lên như thế nào theo loại bụi được tạo ra và loại khu vực mà nó được tạo ra, trong khi mức độ an toàn vẫn liên tục cao. Giá trị của hệ thống CVS của chúng tôi về cơ bản tăng lên cùng với nhu cầu của khách hàng ngày càng tăng.
